Что такое нарезной центр и чем он отличается от стандартного сверлильного станка?

Точное производство — станки

Что такое Тэп-центр?

И чем он принципиально отличается от стандартного сверлильного станка по точности, скорости и качеству резьбы.

Прямой ответ

центр выпуска специализированный станок с ЧПУ, предназначенный в первую очередь для нарезания внутренней резьбы в предварительно просверленных отверстиях. , а также выполнять операции сверления, развертывания и легкого фрезерования на одной платформе. В отличие от стандартного сверлильного станка, который удаляет материал только для создания отверстия, центр нарезания резьбы синхронизирует вращение шпинделя со скоростью осевой подачи, чтобы нарезать точную резьбу на высокой скорости и с минимальным поломкой метчика.

Проще говоря, нарезной центр — это компактное, высокоскоростное Нарезной центр с ЧПУ построен вокруг одной основной задачи — нарезания резьбы — но спроектирован с достаточной гибкостью для выполнения нескольких вторичных этапов обработки без перемещения заготовки на другую станцию.

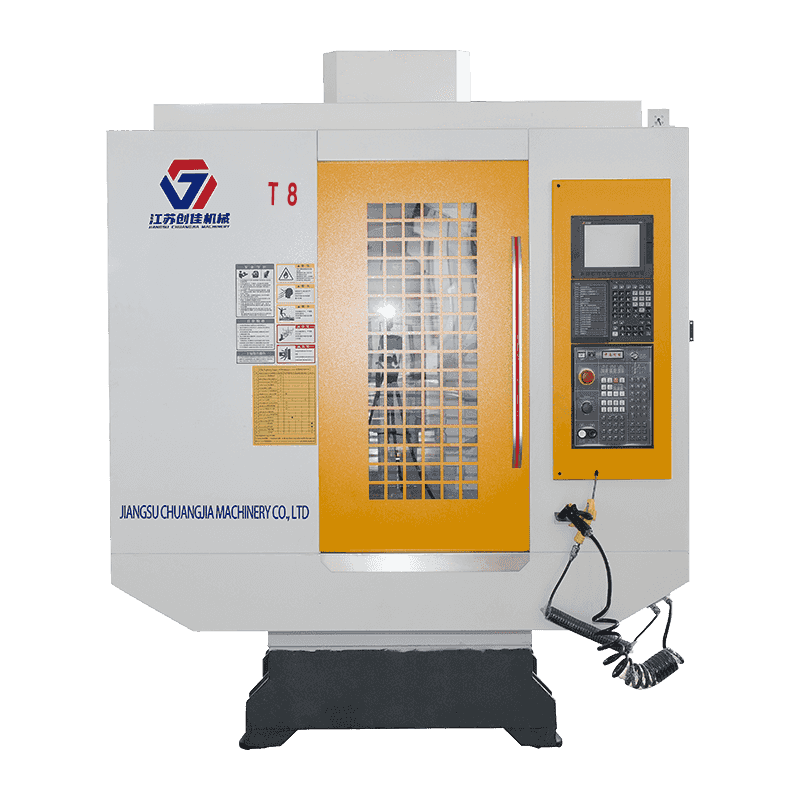

центр выпуска

Чем он отличается от стандартного сверлильного станка

Стандартный сверлильный станок построен вокруг единственной функции: вращение сверла для просверливания отверстия. Он имеет ограниченную синхронизацию шпинделя, не имеет автоматического устройства смены инструмента и сильно зависит от ручного ввода данных оператором. Нарезной центр управляется ЧПУ и достаточно точно координирует скорость шпинделя с подачей, чтобы нарезать чистую резьбу, чего не может надежно сделать стандартный сверлильный станок.

Особенность	Нажатие на центр	Стандартный сверлильный станок
Система управления	с ЧПУ, программируемый	Ручной или полуавтоматический
Точность нарезания резьбы	Жесткое нарезание резьбы, синхронизированная подача	Зависит от навыков оператора
Смена инструмента	Автоматический (8–24 станции)	Ручная замена инструмента
Диапазон скоростей шпинделя	До 10 000–20 000 об/мин.	Обычно менее 3000 об/мин.
Повторяемость	Высокая, подходит для массового производства	Нижний, подходит для разовой работы

Сверлильный станок часто подходит для периодического сверления отверстий, тогда как центр для нарезания резьбы становится очевидным выбором, когда объем нарезания резьбы, качество резьбы или время цикла становятся приоритетами.

Ключевые компоненты резьбонарезного центра с ЧПУ

Шпиндель и сервосистема. spindle is driven by a servo motor that allows real-time synchronization between rotational speed and axial movement. This enables rigid tapping — cutting threads without a floating tap holder — and directly reduces tap breakage.

Автоматическая смена инструмента. Большинство нарезных центров хранят несколько метчиков, сверл и разверток, выполняя всю последовательность операций обработки отверстий и резьбы за один цикл без вмешательства оператора.

Блок управления ЧПУ. controller stores programs for different workpieces and thread pitches, repeating the exact same motion sequence for every part — essential for consistent thread quality across large batches.

Working Principle

Центр нарезания резьбы работает по принципу замкнутого цикла, который связывает вращение шпинделя непосредственно с осью подачи. Когда метчик входит в отверстие, контроллер рассчитывает точную скорость подачи, соответствующую шагу резьбы, а затем меняет направление вращения шпинделя, чтобы втянуть метчик, не повреждая резьбу.

workpiece is clamped and positioned per the programmed coordinates.
Центральное сверло создает отправную точку для направления основного сверла.
drill bores the hole to the required diameter.
automatic tool changer swaps to the correct tap.
spindle synchronizes rotation and feed to cut the thread.
spindle reverses to retract the tap cleanly.

Информация

Поскольку каждый шаг программируется и повторяется одинаково, резьбонарезной центр с ЧПУ может поддерживать допуски резьбы в пределах нескольких тысячных долей дюйма на тысячах деталей.

Преимущества перед ручным нарезанием резьбы или сверлением

Уменьшение поломок крана — жесткая синхронизация нарезания резьбы значительно снижает вероятность поломки по сравнению с нарезанием вручную.
Более быстрое время цикла — сверление и нарезание резьбы выполняются в одном непрерывном цикле.
Меньшая зависимость от рабочей силы — операторы в основном загружают и разгружают детали.
Постоянное качество резьбы — запрограммированные скорости подачи исключают вариабельность движений рук и глаз.
Возможность нескольких операций — легкое фрезерование, снятия фасок и растачивание на одной платформе.

Успех

Нарезной центр часто является предпочтительным выбором оборудования для деталей, требующих нескольких резьбовых отверстий, таких как корпуса, кронштейны, фланцы и блоки коллекторов.

Типичные применения

Автомобильные компоненты. Кронштейны двигателя, корпуса трансмиссии и детали подвески часто требуют нескольких точно расположенных резьбовых отверстий, выполняемых за один автоматизированный цикл.

Корпуса для электроники и бытовой техники. В металлических корпусах часто требуются небольшие, близко расположенные резьбовые отверстия, которые хорошо подходят для высоких скоростей шпинделя системы с ЧПУ.

Промышленная арматура и фитинги. Фланцы, корпуса клапанов и трубопроводная арматура требуют резьбовых отверстий, которые должны соответствовать строгим допускам на уплотнение.

Выбор подходящей машины

Выбор правильного нарезающего центра зависит от размера детали, диапазона резьбы и ожидаемого объема производства:

Размер рабочего стола и диапазон перемещения — должен вмещать самую большую заготовку.
Скорость шпинделя и крутящий момент — Скорость выгодна для резьбы малого размера, крутящий момент поддерживает резьбу большего размера.
Емкость инструментального магазина — Больше станций сокращает количество ручных изменений сложных деталей.
Конфигурация оси — вертикальная подходит для плоских деталей, горизонтальная — для более глубоких отверстий.
Совместимость программного обеспечения управления — должен интегрироваться с существующими рабочими процессами.

Техническое обслуживание и срок службы

Поскольку резьбонарезной центр работает на высоких скоростях шпинделя в течение длительного периода времени, регулярное техническое обслуживание напрямую влияет на качество резьбы и долговечность станка.

Осмотрите и замените изношенные метчики, прежде чем они станут причиной отклонения резьбы.
Постоянно пополняйте смазку шпинделя, чтобы предотвратить преждевременный износ подшипников.
Проверьте поток и концентрацию охлаждающей жидкости, чтобы уменьшить перегрев крана.
Периодически проверяйте калибровку оси для обеспечения точности позиционирования.
Очистите механизм смены инструмента, чтобы избежать застреваний.

Предупреждение

Пропуск планового контроля метчика позволяет незаметному износу перерасти в отклонение резьбы на протяжении всего производственного цикла, прежде чем он будет обнаружен.

Опасность

Эксплуатация нарезающего центра с ухудшенной смазкой шпинделя может привести к внезапному выходу из строя подшипника, что может остановить производство и потребовать дорогостоящего аварийного ремонта.

В заключение

Нарезной центр зарабатывает свое место в цехе, превращая нарезание резьбы — исторически медленное и подверженное ошибкам — в быстрый, повторяемый и программируемый процесс. Благодаря хорошо обслуживаемому нарезающему центру производители получают стабильное качество резьбы, меньшее количество поломок метчика и более короткое время цикла, что делает первоначальные инвестиции экономически эффективными в течение многих лет непрерывного производства.
