EspañolПрецизионное производство — замечания по обработке
Два метода, одна цель: нарезать идеальную внутреннюю резьбу. Механизм, стоящий за каждым из них, незаметно определяет время вашего цикла, срок службы крана и бюджет допуска.
Жесткое нарезание резьбы и синхронное нарезание резьбы: прямой ответ
Краткий ответ таков: жесткое нарезание резьбы обеспечивает превосходную точность резьбы, сокращение времени цикла и увеличение срока службы метчика. по сравнению с синхронизированным нарезанием резьбы, поскольку оно электронно блокирует вращение шпинделя с подачей по оси Z, не полагаясь на механический держатель метчика растяжения-сжатия. При синхронном нарезании резьбы, напротив, используется плавающий держатель метчика, который компенсирует небольшие несоответствия по времени между скоростью шпинделя и скоростью подачи, что делает его более щадящим на старых станках, но, как правило, более медленным и менее точным. Самый современный Нарезной центр с ЧПУ модели, выпущенные после 2015 года, используют жесткое нарезание резьбы метчиком в качестве режима по умолчанию, тогда как синхронизированное нарезание резьбы остается обычным явлением на станках начального уровня или в качестве резервного режима, когда разрешение энкодера шпинделя недостаточно.
Понимание этого различия важно, поскольку оно напрямую влияет на производительность производства, затраты на использование инструмента и качество резьбы — три фактора, которые определяют, является ли резьбонарезной центр или фрезерный станок с ЧПУ общего назначения, настроенный для нарезания резьбы, подходящей инвестицией для данного цеха.
Как работает жесткое нарезание резьбы
Жесткое нарезание резьбы, иногда называемое «жесткое быстрое нарезание резьбы», основано на том, что контроллер ЧПУ синхронизирует вращение шпинделя непосредственно с движением оси Z, используя обратную связь с обратной связью от энкодера шпинделя с высоким разрешением. Контроллер рассчитывает точную скорость подачи, необходимую для каждого оборота шпинделя, на основе шага резьбы, а затем дает команду обеим осям двигаться синхронно. В держателе инструмента нет механических противоскользящих элементов или поплавков — метчик удерживается жестко, отсюда и название.
Ключевые требования к жесткому нарезанию резьбы
- Сервошпиндель с энкодером высокого разрешения, обычно 1000 импульсов на оборот или выше.
- Контроллер ЧПУ, способный выполнять интерполяцию от шпинделя к подаче в реальном времени.
- Жесткий или полужесткий держатель метчика без значительной осевой компенсации.
- ШВП с минимальным люфтом для сохранения точности позиционирования при быстром изменении направления
Поскольку механической системе не нужно компенсировать ошибки синхронизации, жесткое нарезание резьбы позволяет гораздо быстрее выполнять реверс на дне отверстия — всего от 0,05 до 0,1 секунды на специальном центре нарезания резьбы с ЧПУ по сравнению с 0,3–0,5 секунды в синхронизированной системе.
Как работает синхронное постукивание
Синхронное нарезание резьбы, также известное как «плавающее нарезание резьбы», использует специальный держатель метчика, содержащий подпружиненный или гидравлический механизм, который обеспечивает небольшое осевое смещение — обычно от 2 до 6 мм — между инструментом и шпинделем. Этот поплавок компенсирует любое несоответствие между запрограммированной скоростью подачи и фактической скоростью вращения шпинделя, что исторически было необходимо, поскольку старые приводы и контроллеры шпинделя не могли достичь точной синхронизации в реальном времени, которую обеспечивают современные сервосистемы.

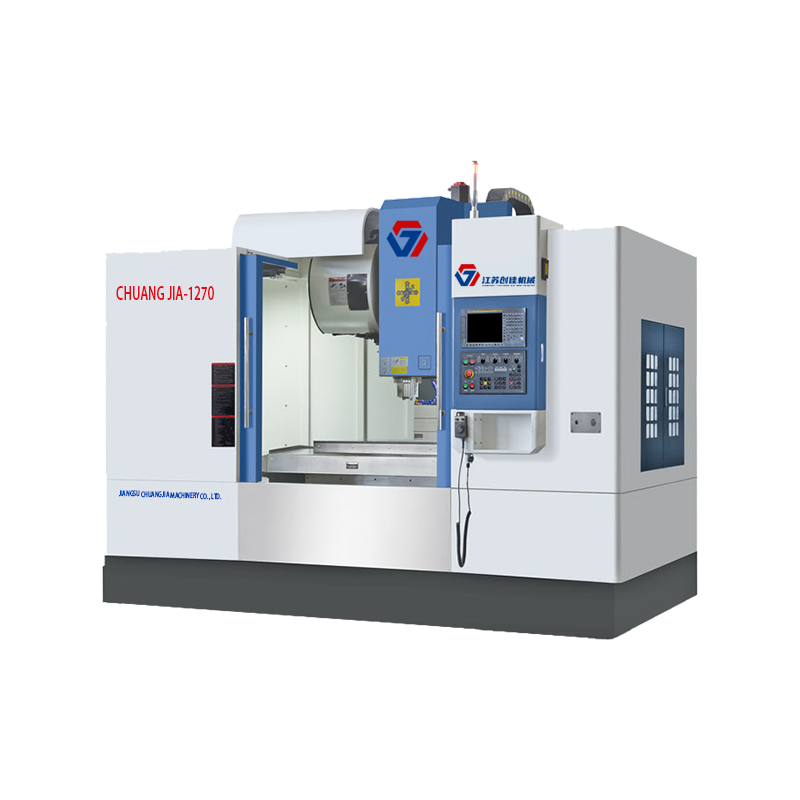

Нарезной центр с ЧПУ
Плавающий держатель крана по существу действует как механический буфер. Если шпиндель вращается немного быстрее или медленнее, чем требует подача по оси Z, держатель сжимается или выдвигается, чтобы компенсировать разницу, предотвращая избыточную или недостаточную подачу метчика в материал. Это защищает метчик от поломки, но вносит некоторую неточность в получаемую глубину резьбы и постоянство шага.
Типичные случаи использования синхронного нарезания резьбы
Синхронное постукивание по-прежнему предусмотрено на некоторых машинах по нескольким практическим причинам. Мастерские, использующие старое оборудование, не имеющее возможности жесткого нарезания резьбы, полагаются на него по необходимости. Его также иногда предпочитают для нарезания резьбы в глухих отверстиях в более мягких материалах, где небольшой запас механической устойчивости снижает риск поломки метчика во время запрограммированных оператором работ, которые не были полностью оптимизированы. Кроме того, в некоторых ручных модификациях фрезерных станков с ЧПУ общего назначения для периодических нарезания резьбы используются плавающие держатели, поскольку модернизация привода шпинделя и контроллера для полной жесткой возможности нарезания резьбы не оправдана с точки зрения затрат для нужд нарезания резьбы в небольших объемах.
Примечание
Плавающие держатели метчиков обеспечивают широкий запас механической безопасности, именно поэтому они остаются популярными для пробных испытаний на незнакомых материалах.
Сравнение производительности: скорость, точность и стойкость инструмента
Разрыв в производительности между этими двумя методами становится очевиден, если измерять его по трем практическим параметрам: время цикла, точность резьбы и долговечность метчика. Ниже приведено сравнение, основанное на типичных производственных данных по нарезанию резьбы M6 в мягкой стали, общем эталоне, используемом во всей отрасли.
| Метрика производительности | Жесткое нарезание резьбы | Синхронное постукивание |
|---|---|---|
| Среднее время цикла на отверстие | 1,2–1,8 секунды | 2,5–3,5 секунды |
| Точность шага резьбы | ±0,01 мм | ±0,03–0,05 мм |
| Средний срок службы метчика (отверстия до замены) | 8 000–12 000 | 5000–7000 |
| Риск поломки ответвления из-за ошибки несоответствия | Низкий при правильной настройке | Очень низкий (механический буфер) |
Эти цифры показывают, что жесткое нарезание резьбы может сократить время цикла примерно от 40 до 50 процентов по сравнению с синхронизированным нарезанием резьбы, что напрямую приводит к повышению производительности при выполнении больших объемов работ. При производственном цикле в 50 000 отверстий одна только эта экономия времени может составить несколько часов машинного времени, что важно при расчете окупаемости инвестиций в специализированный центр нарезания резьбы.
Почему качество резьбы различается между двумя методами
Качество резьбы зависит не только от того, подходит ли крепеж — оно влияет на силу зажима, усталостную прочность и долговременную надежность соединения. Жесткое нарезание резьбы позволяет получить резьбу с более постоянным шагом и меньшим диаметром, поскольку метчик движется по точной, заранее рассчитанной траектории без какой-либо механической податливости, вызывающей отклонения. Это особенно важно для аэрокосмической, медицинской техники и прецизионных автомобильных компонентов, где допуски резьбы строго определены.
Для сравнения, синхронное постукивание вносит небольшую, но измеримую изменчивость, поскольку поплавковый механизм по своей сути позволяет крану отставать или опережать идеальную траекторию на доли миллиметра. В большинстве общих производственных работ эта изменчивость находится в пределах допустимого допуска для стандартной резьбы класса 2B. Однако для более плотной резьбы класса 3A/3B или для применений, требующих повторяемости соотношения крутящего момента и текучести, почти всегда рекомендуется использовать жесткое нарезание резьбы.
Соображения стоимости: оборудование, инструменты и техническое обслуживание
Возможность жесткого нарезания резьбы обычно увеличивает стоимость первоначальной покупки станка, поскольку для этого требуется энкодер шпинделя с более высоким разрешением и более сложный контроллер. Специализированный центр нарезания резьбы с ЧПУ, созданный специально для высокоскоростного жесткого нарезания резьбы, может стоить на 10–20 процентов дороже, чем эквивалентный станок, ограниченный синхронным нарезанием резьбы. Однако эта надбавка часто компенсируется в течение первых одного-двух лет эксплуатации за счет снижения потребления кранов и сокращения времени цикла.
Сравнение стоимости оснастки
Плавающие держатели метчиков, необходимые для синхронного нарезания резьбы, обычно стоят от 80 до 200 долларов каждый и имеют внутренние пружины или гидравлические компоненты, которые со временем изнашиваются и требуют периодического ремонта или замены. Жесткие держатели метчика проще, часто стоят от 30 до 60 долларов и практически не имеют изнашиваемых деталей, кроме самой цанги. За год производства, в котором задействовано несколько держателей метчиков с резьбой разных размеров, эта разница в инвестициях в оснастку и обслуживании существенно возрастает.
- Первоначальная стоимость станка: выше при возможности жесткого нарезания резьбы
- Стоимость держателя метчика: ниже для жесткого нарезания резьбы, выше для синхронизированного нарезания резьбы
- Частота замены метчиков: ниже для жесткого нарезания резьбы благодаря равномерному распределению нагрузки.
- Время простоя для обслуживания держателя: выше для синхронизированных систем с механическими поплавковыми компонентами.
Возврат инвестиций
Более высокие первоначальные затраты на возможность жесткого нарезания резьбы обычно окупаются за счет снижения потребления метчиков и сокращения времени цикла в течение первых одного-двух лет.
Когда синхронное постукивание все еще имеет смысл
Несмотря на недостатки в производительности, синхронизированное постукивание не устарело. Это остается практическим выбором в нескольких сценариях. Цеха, эксплуатирующие старые станки, которые никогда не оснащались энкодерами шпинделя с высоким разрешением, не могут легко модернизировать систему жесткого нарезания резьбы без существенной модернизации контроллера, что делает синхронизированное нарезание резьбы метчиком единственным жизнеспособным вариантом. Небольшие цеха, которые нарезают резьбу лишь изредка, возможно, в качестве второстепенной операции на фрезерном станке с ЧПУ общего назначения, могут обнаружить, что стоимость модернизации до возможности жесткого нарезания резьбы не оправдана объемом выполняемой работы.
Кроме того, синхронизированное нарезание резьбы обеспечивает встроенный запас прочности для операторов, которые все еще точно настраивают параметры подачи и скорости для нового материала или стиля нарезания резьбы. Механический поплавок действует как щадящий буфер на этапе испытаний новой работы, снижая риск дорогостоящей поломки метчика внутри дорогостоящей заготовки до того, как программа будет полностью проверена.
Внимание
Модернизация старого станка для полноценного жесткого нарезания резьбы без модернизации привода шпинделя и контроллера может привести к нестабильным результатам нарезания резьбы, а не к ожидаемому приросту точности.
Выбор правильного метода для ваших производственных нужд
Решение между жестким и синхронизированным нарезанием резьбы должно основываться на объеме производства, требованиях к допускам резьбы и возможностях существующего оборудования. Для крупносерийного производства, где требуется нарезать тысячи отверстий за смену, жесткое нарезание резьбы почти всегда является более экономичным и качественным выбором. несмотря на более высокую первоначальную стоимость оборудования. Для небольших цехов смешанного типа, где нарезка резьбы является второстепенной задачей, выполняемой время от времени, синхронизация нарезки на существующем оборудовании может оставаться экономически эффективным решением.
Вопросы, которые следует задать перед принятием решения
- Каков ожидаемый ежемесячный объем нарезания резьбы и как он соотносится с экономией времени цикла, которую предлагает жесткая нарезка резьбы?
- Какой допуск к классу резьбы требуется для приложения?
- Поддерживают ли текущий шпиндель и контроллер обратную связь с энкодером в реальном времени, необходимую для жесткого нарезания резьбы?
- Какова общая стоимость замены инструмента в течение 12-месячного периода при использовании каждого метода?
Ответ на эти вопросы с использованием фактических данных цеха, а не предположений, обеспечивает наиболее четкий путь к выбору метода выпуска резьбы, который обеспечивает наилучший баланс скорости, качества и стоимости для данной производственной среды.
Заключительный вывод
И жесткое нарезание резьбы, и синхронное нарезание резьбы преследуют одну и ту же основную цель — нарезание внутренней резьбы метчиком с ЧПУ, — но они достигают этой цели с помощью принципиально разных механизмов с измеримо разными результатами. Жесткое нарезание резьбы выигрывает по скорости, точности резьбы и долгосрочной экономичности инструмента. , что делает его стандартным выбором для современных высокопроизводительных центров выпуска, в то время как синхронизированный выпуск продолжает выполнять законную роль на старом оборудовании и в операциях с небольшим объемом, где механическое прощение перевешивает потребность в максимальной эффективности цикла. Оценка фактического объема производства и требований к допускам резьбы, а не выбор по умолчанию того метода, который поддерживает машина, является наиболее надежным способом согласования процесса нарезания резьбы с выполняемой работой.
